O que é retrofit de subestação e quando vale a pena modernizar?

02Qual a diferença entre retrofit e manutenção?

São coisas diferentes e complementares. A manutenção conserva o equipamento como ele é; o retrofit eleva o padrão dele. Por melhor que seja a manutenção, ela não fabrica uma peça que saiu de linha, não cria seletividade onde o projeto original não previu, nem instala supervisão num painel que nasceu sem ela. Quando a manutenção deixa de resolver, é hora do retrofit.

Em resumo: a manutenção cuida; o retrofit transforma. Uma não substitui a outra, mas há um ponto em que insistir só na manutenção sai mais caro do que modernizar.

03O que é feito, na prática, num retrofit de subestação?

Nem todo retrofit faz tudo, o escopo sai do diagnóstico, mas o repertório típico é este:

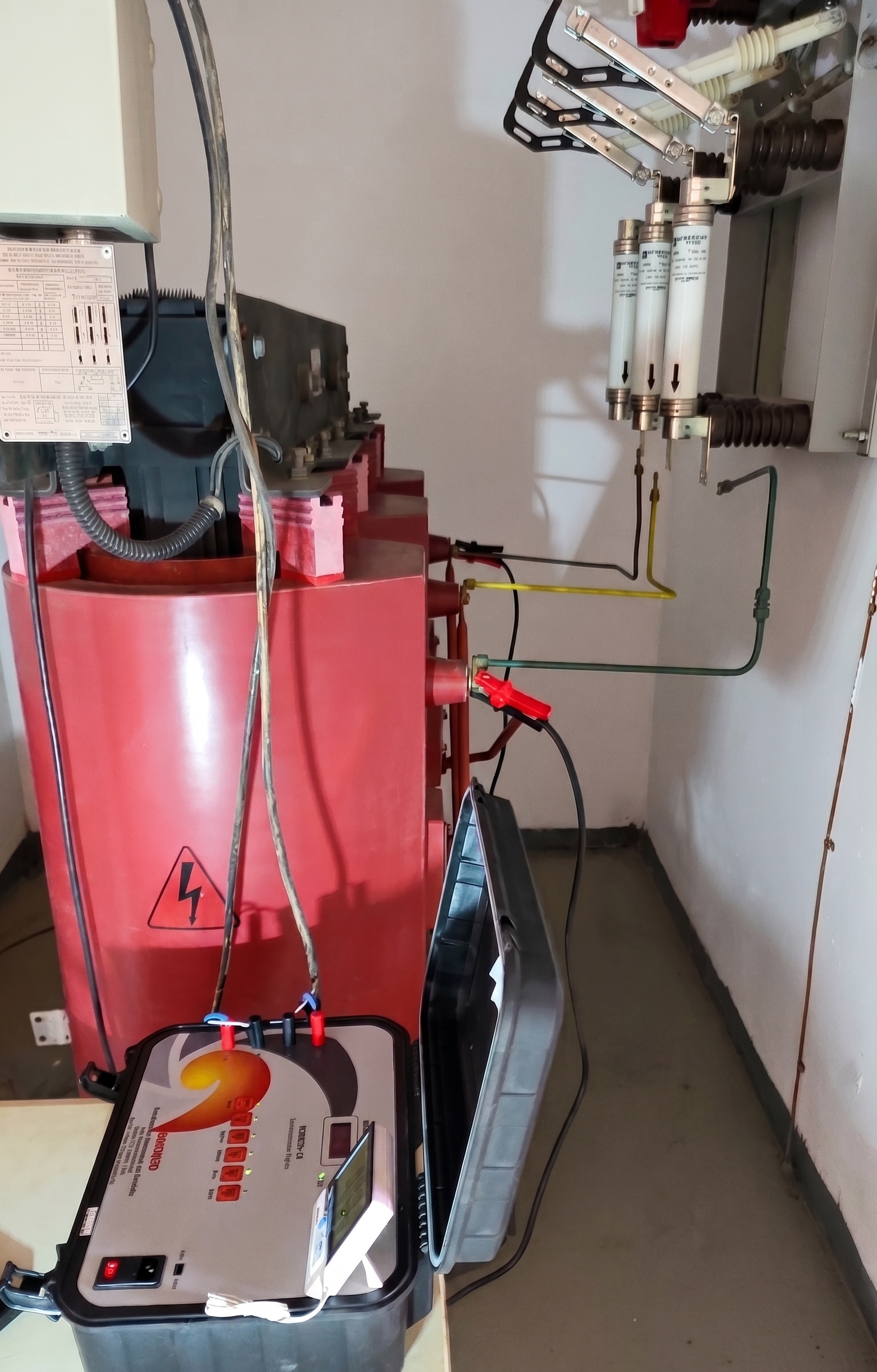

• Diagnóstico e ensaios: levantamento do estado real, termografia, teste de isolamento, análise da proteção existente.

• Disjuntores: substituição de tecnologias obsoletas (como pequeno volume de óleo) por disjuntores a vácuo ou SF6.

• Proteção: troca de relés eletromecânicos por relés digitais microprocessados, com coordenação e seletividade adequadas.

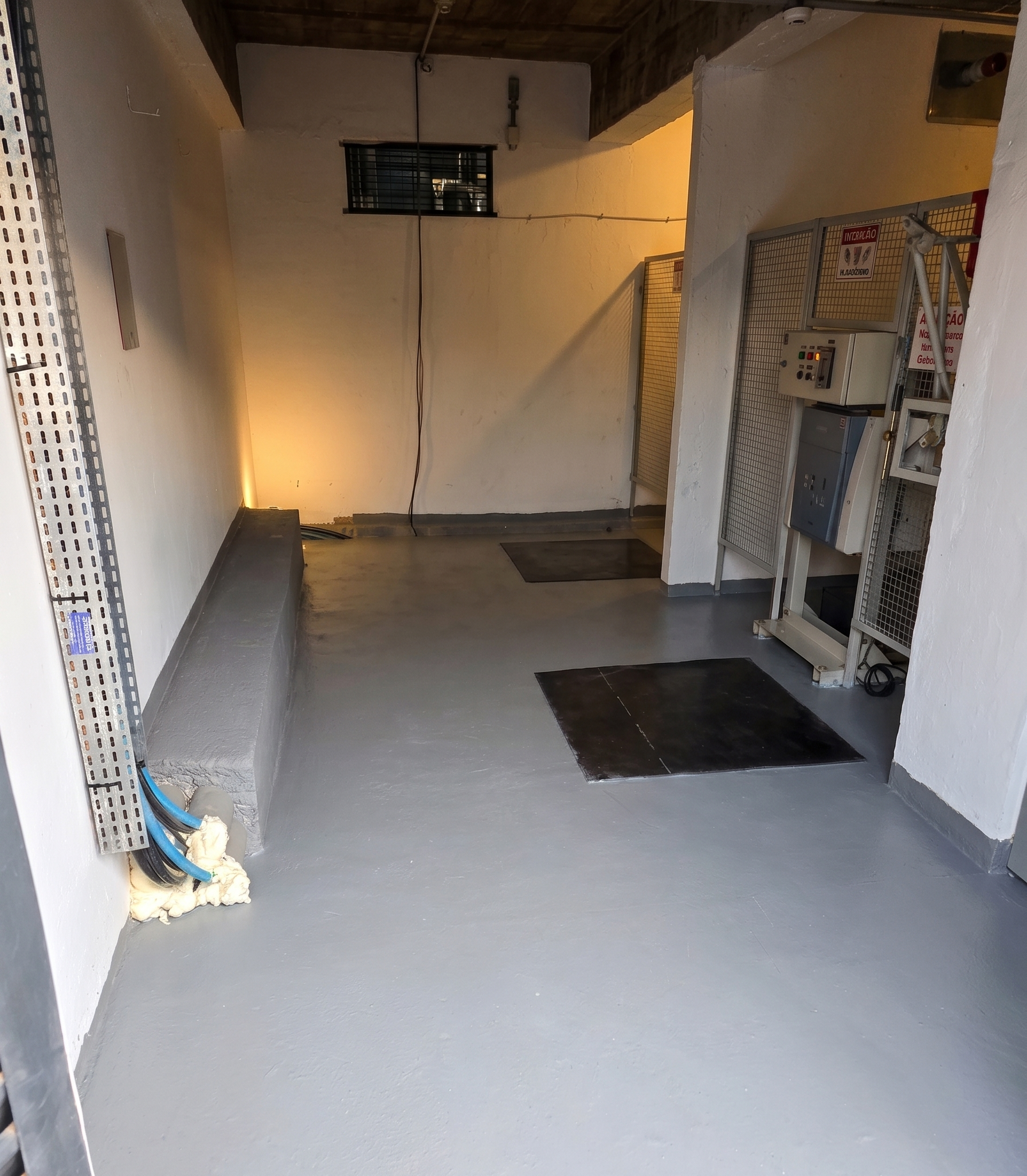

• Painéis e cubículos: modernização ou recomposição, com adequação de espaçamentos e barramentos à norma.

• Supervisão e automação: inclusão de monitoramento remoto (SCADA), muitas vezes em padrão IEC 61850.

• Aterramento e SPDA: revisão do aterramento e da proteção contra descargas atmosféricas (NBR 5419).

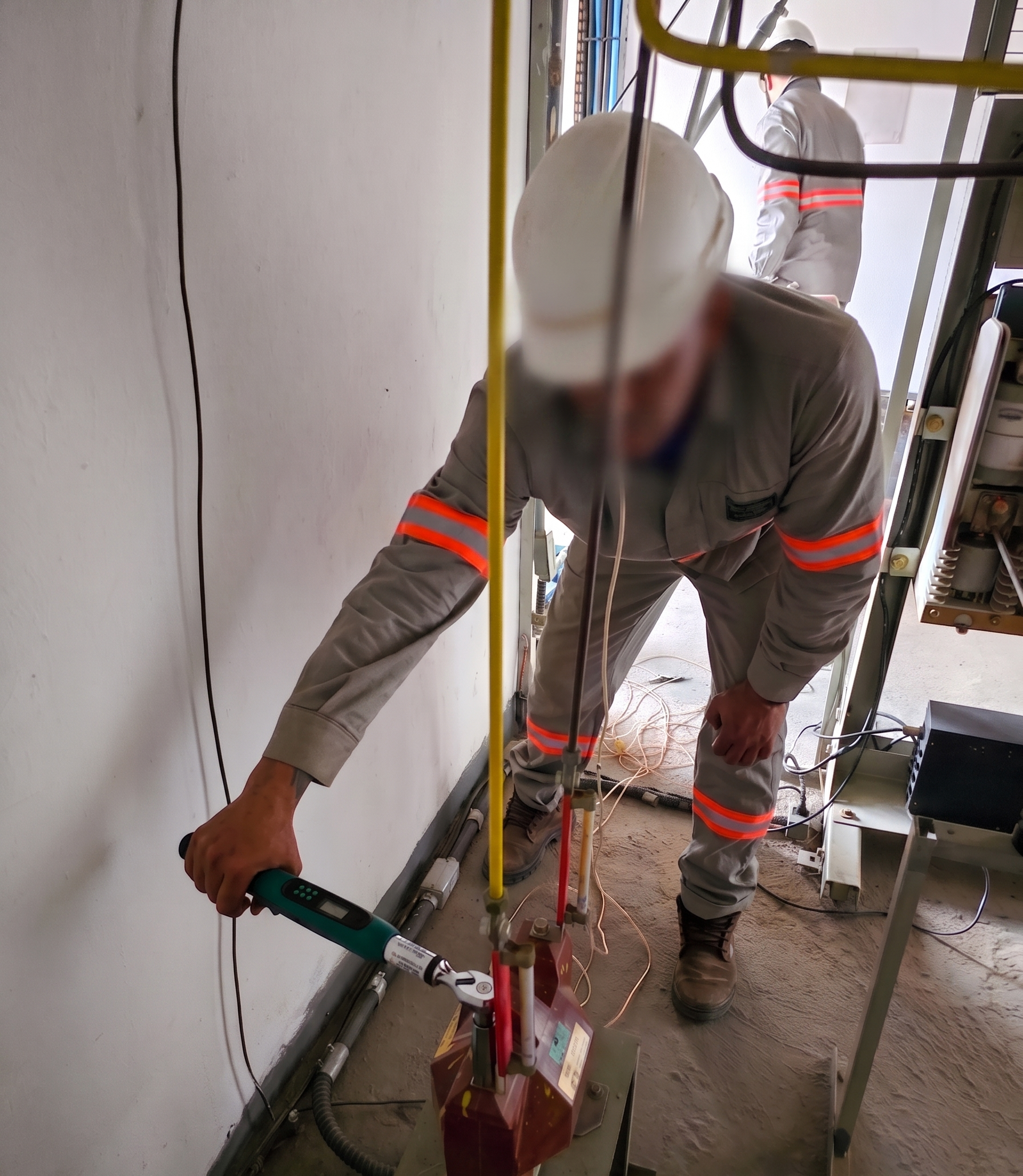

• Comissionamento: ensaios finais, entrega do databook que comprova cada teste e atualização do prontuário da NR-10.

04Como o retrofit resolve os problemas da subestação?

O retrofit ataca de uma vez os males de uma instalação envelhecida: resolve a obsolescência (equipamento sem peça de reposição), devolve a seletividade (isola só o trecho com defeito em vez de derrubar a subestação inteira), dá visibilidade ao que antes era cego (supervisão remota), recoloca a instalação dentro da norma e adia o investimento de uma subestação nova. A modernização dos sistemas de proteção e controle, com relés digitais e supervisão, comprovadamente reduz falhas e aumenta a disponibilidade da subestação.

05Quantas quedas de energia acontecem por ano?

Em 2024, cada consumidor brasileiro ficou em média 10,24 horas sem energia (indicador DEC), distribuídas em 4,89 interrupções ao longo do ano (indicador FEC), segundo a ANEEL . Esses números são da rede das distribuidoras, mas contam só parte da história: quando a falha está na subestação do próprio consumidor, a queda não entra nessa estatística e mesmo assim para a operação, sem ninguém externo para acionar. Boa parte dessas interrupções internas nasce de equipamento envelhecido: um disjuntor que não abre direito, um relé que desarma sem motivo, uma conexão que esquenta até falhar.

06Quais as maiores dificuldades de quem tem uma subestação antiga?

Os relatos se repetem, independentemente do setor:

• Peças que saíram de linha: quando um disjuntor antigo falha e o fabricante descontinuou o modelo, a operação fica refém de usados ou adaptações precárias.

• Manutenção cada vez mais cara: equipamento antigo exige intervenções mais frequentes e mão de obra especializada escassa.

• Paradas não planejadas: falhas inesperadas que comprometem a produção e consomem horas só para achar a causa.

• Documentação perdida: falta de as-built e dependência de poucos profissionais que conhecem o sistema legado, que pode levar de 2 a 3 anos para ser plenamente dominado.

• Espaço e compatibilidade: subestações antigas têm pouco espaço físico, e encaixar equipamento novo na infraestrutura existente exige projeto.

07Quanto custa, em média, um retrofit de subestação?

O valor depende da tensão, do porte (kVA), da complexidade e do estado atual. Como referência de mercado, uma subestação nova de distribuição costuma ficar entre R$ 200 mil e R$ 500 mil, e modelos de transformação mais complexos entre R$ 500 mil e R$ 1 milhão. Como o retrofit aproveita a estrutura existente, costuma custar de 50% a 80% menos que uma instalação nova. Vale uma regra prática: quanto menor a subestação, maior o custo por kVA. O número exato só sai de um diagnóstico, mas, com a estrutura civil ainda sadia, a conta quase sempre fecha a favor do retrofit, ainda mais quando se soma o custo de uma parada não programada.

08Quando fazer o retrofit?

O momento ideal é antes de os equipamentos atingirem o fim da vida útil ou começarem a falhar com frequência. Um transformador de potência dura de 20 a 30 anos, e boa parte do parque já está nessa faixa. Os gatilhos costumam ser um laudo de manutenção, uma exigência da concessionária, uma renovação de seguro que pede laudo ou uma expansão de carga que a subestação atual não comporta. Em todos os casos, modernizar de forma planejada (por etapas, na janela de menor impacto) custa menos e arrisca menos do que correr atrás depois que a energia já caiu. E não é só economia: o Brasil registrou 646 mortes por choque elétrico em um ano, com letalidade próxima de 70%, e uma subestação fora de norma é risco de vida, não só de multa.
