Quais os maiores defeitos em sistemas de SPDA?

01Por que um SPDA instalado pode não proteger?

O SPDA funciona como uma corrente com quatro elos. A captação, formada pelos captores e pela malha na cobertura, recebe a descarga. As descidas levam a corrente pela fachada ou pela estrutura até o chão. O aterramento dispersa essa corrente no solo. E a equipotencialização liga as partes metálicas do prédio, como tubulações, estruturas e reservatórios, para que não surja diferença de potencial perigosa entre elas. Se um único elo falha, a corrente do raio procura outro caminho, e esse caminho pode ser a alvenaria, a tubulação de gás ou a fiação dos apartamentos.

O risco é real e é medido. Pelo anuário de 2026 da Abracopel, associação que acompanha acidentes de origem elétrica no país, o Brasil teve 101 ocorrências por descarga atmosférica em 2025, com 19 mortes. No total de acidentes elétricos, foram 2.322 ocorrências e 725 mortes no ano, segundo os dados divulgados em fevereiro.

A referência técnica é a ABNT NBR 5419, cuja nova edição foi publicada em 10 de março de 2026, alinhada à norma internacional IEC 62305. Um aviso antes da lista: não existe levantamento público brasileiro que diga com que frequência cada defeito aparece. A ordem a seguir segue a estrutura do sistema, da cobertura ao solo, e reúne os problemas que engenheiros e inspetores mais descrevem em publicações técnicas.

02Quais defeitos aparecem na captação, no alto do prédio?

1. Captor radioativo ainda instalado

Entre 1970 e 1989, o Brasil fabricou cerca de 75 mil para-raios radioativos, com fontes de amerício-241, segundo estimativa da CNEN citada por pesquisadores do IPEN e em trabalho apresentado no INAC 2021. A Resolução CNEN nº 4, de 19 de abril de 1989, suspendeu o uso desse material e registrou que a maior eficácia desses captores não estava tecnicamente comprovada. O ponto que interessa ao condomínio é que a CNEN não obrigou a retirada do que já estava instalado. O IPEN estimou um recolhimento de 1 a 2 mil unidades por ano, ritmo que levaria cerca de quatro décadas para esgotar o estoque. Prédio residencial construído antes de 1990 merece uma olhada no captor. A retirada é feita por empresa habilitada, e o material é entregue à CNEN pelo serviço de recebimento do CDTN.

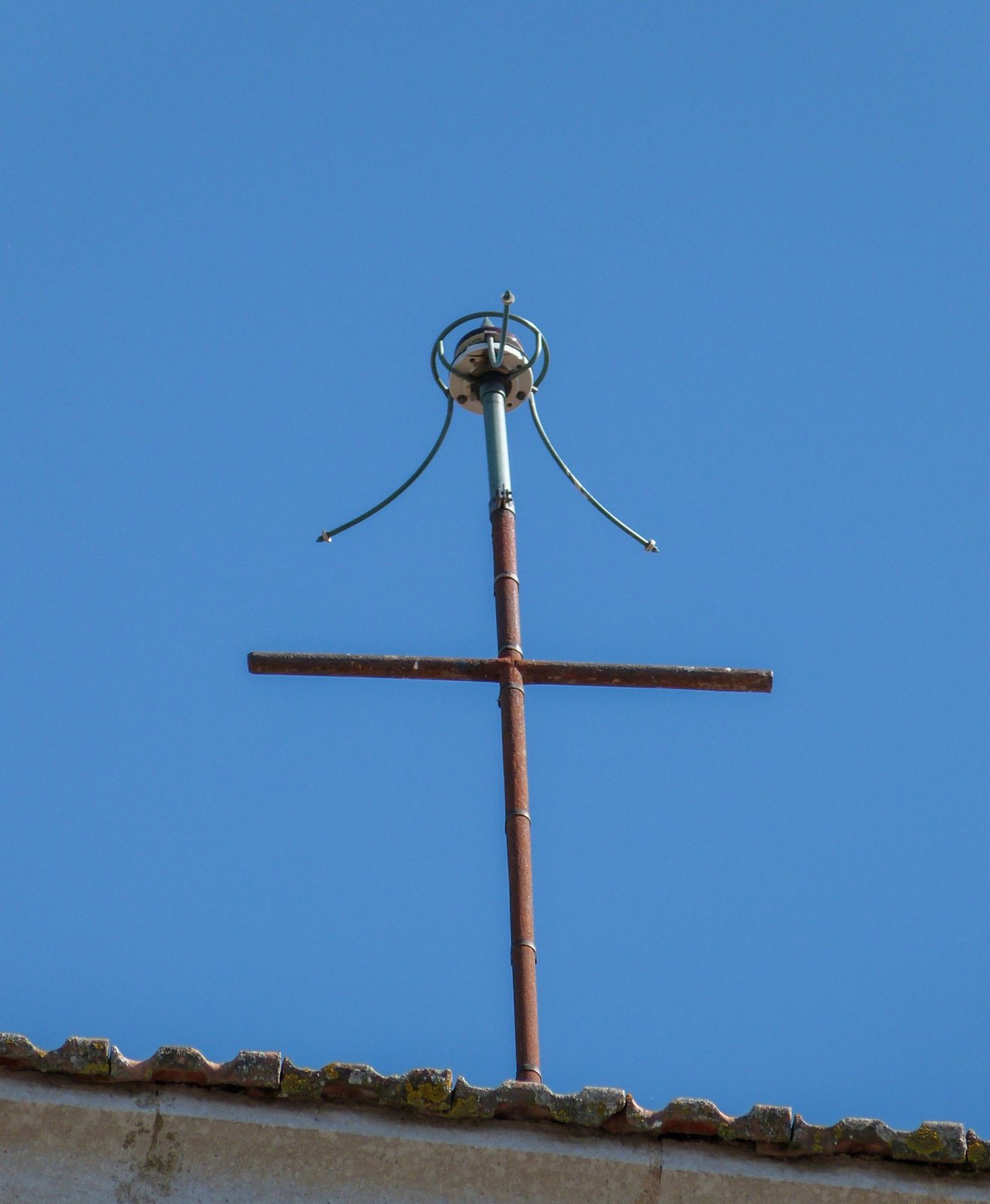

Captor no alto da edificação. Os modelos radioativos foram fabricados no Brasil até 1989. Foto: Kakoula10, licença CC BY-SA 4.0, via Wikimedia Commons.

2. Captor ionizante que promete raio de proteção maior

Os captores de emissão antecipada, chamados de ionizantes, prometem cobrir uma área maior que um captor comum. A norma brasileira não reconhece esse ganho. Como resumiu o engenheiro Hélio Sueta à revista O Setor Elétrico, ao comentar a edição de 2015, a norma "não proíbe, mas não permite" o uso. Na prática, o defeito aparece quando o projeto confiou nesse raio ampliado e deixou partes da cobertura sem captação real.

Captor em cobertura. O ganho de área prometido pelos modelos ionizantes não é reconhecido pela norma brasileira. Foto: Pavel Tomashev, CC0, via Wikimedia Commons.

3. Equipamento novo fora da zona protegida

Antenas, mastros, condensadoras de ar-condicionado e outras estruturas instaladas depois do projeto podem ficar fora do volume que a captação protege. É uma falha comum em condomínios, porque cada obra no telhado é contratada separadamente e ninguém refaz a verificação de cobertura. A captação insuficiente fora do volume protegido aparece entre as não conformidades de laudo listadas pela Token Engenharia.

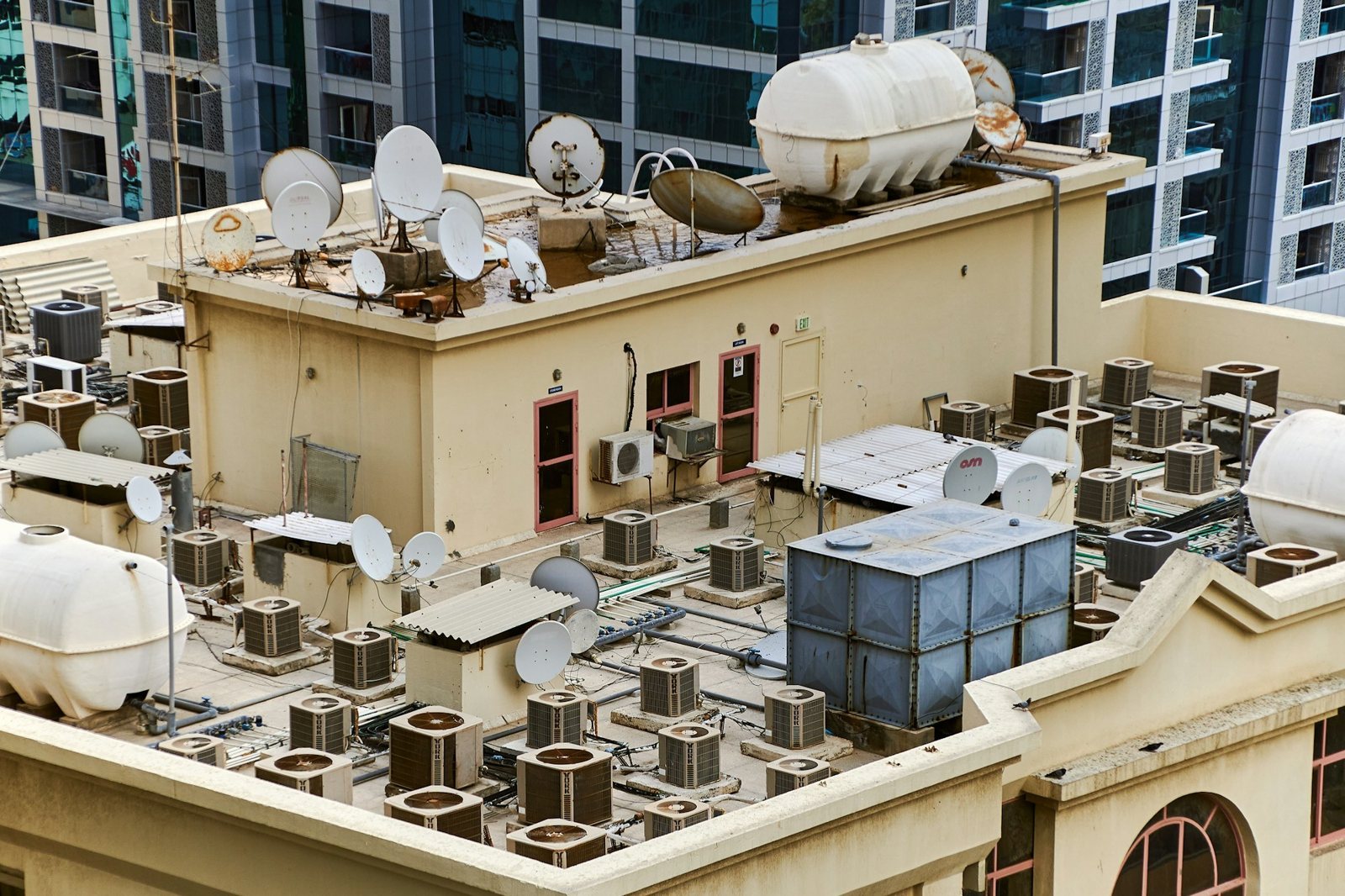

Antenas e condensadoras somadas ao telhado depois do projeto do SPDA. Foto: Safwan C K / Unsplash.

03Quais defeitos aparecem nas descidas e nas conexões?

4. Corrosão galvânica nas conexões

Quando cobre, aço e alumínio se encontram numa conexão sem o conector adequado, eles formam um par galvânico, e a umidade faz o resto. O metal se degrada aos poucos até a conexão perder a continuidade. O engenheiro Jobson Modena, em artigo na O Setor Elétrico, recomenda conectores bimetálicos ou estanhados justamente para evitar esse processo. A oxidação às vezes é visível, mas em conexões enterradas ou embutidas ela só aparece na medição.

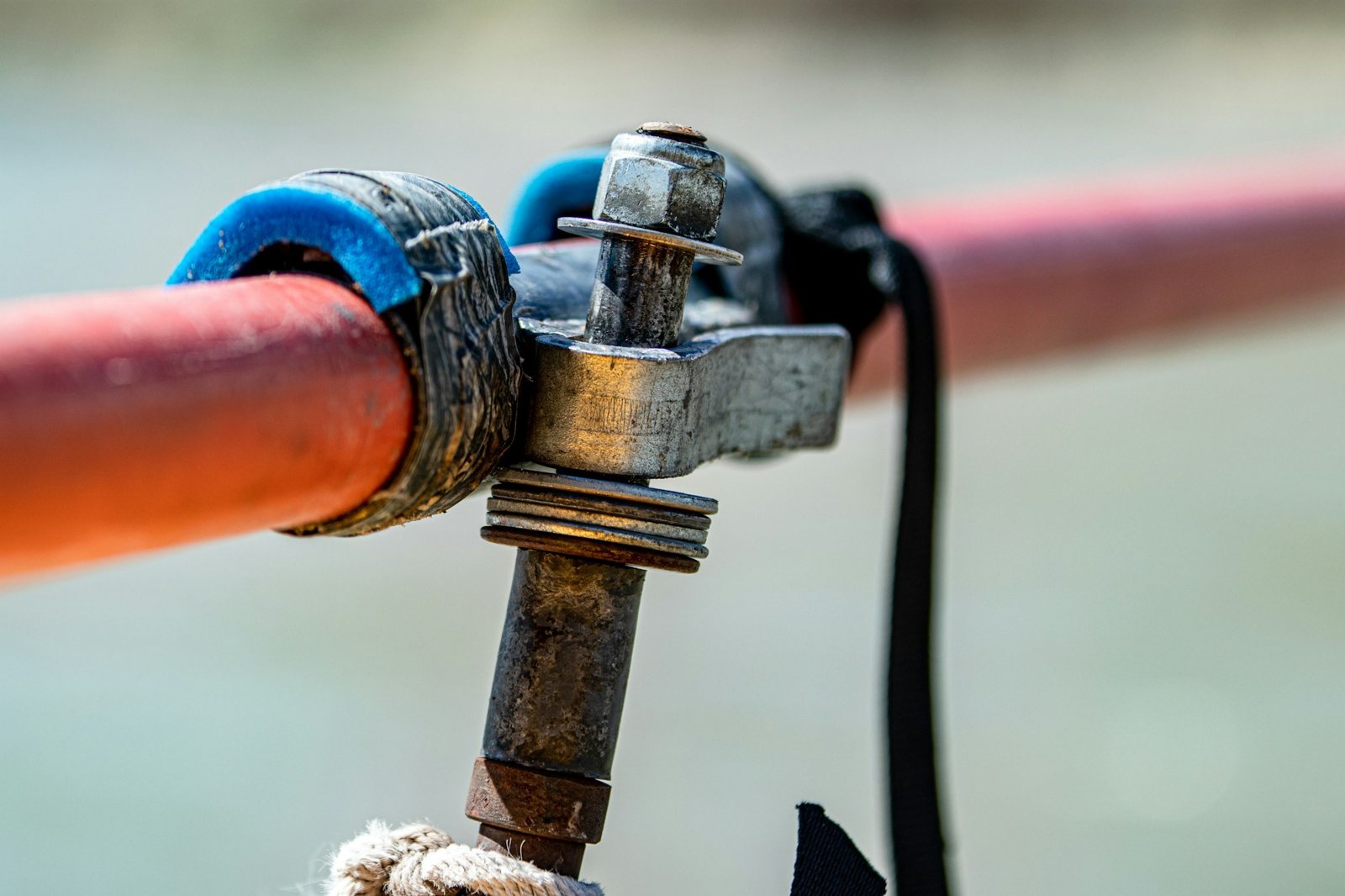

Peça metálica exposta à umidade, onde a corrosão começa. Foto: Woody Kelly / Unsplash.

5. Emenda mal feita ou conexão solta

Emendas feitas sem a ferramenta certa, parafusos frouxos e conexões enterradas que deveriam ser soldadas e não foram criam pontos de resistência elevada. No momento do raio, esses pontos podem centelhar ou romper. Modena aponta, em artigo de 2017, a execução em desacordo com o projeto entre as falhas que tornam o SPDA ineficaz.

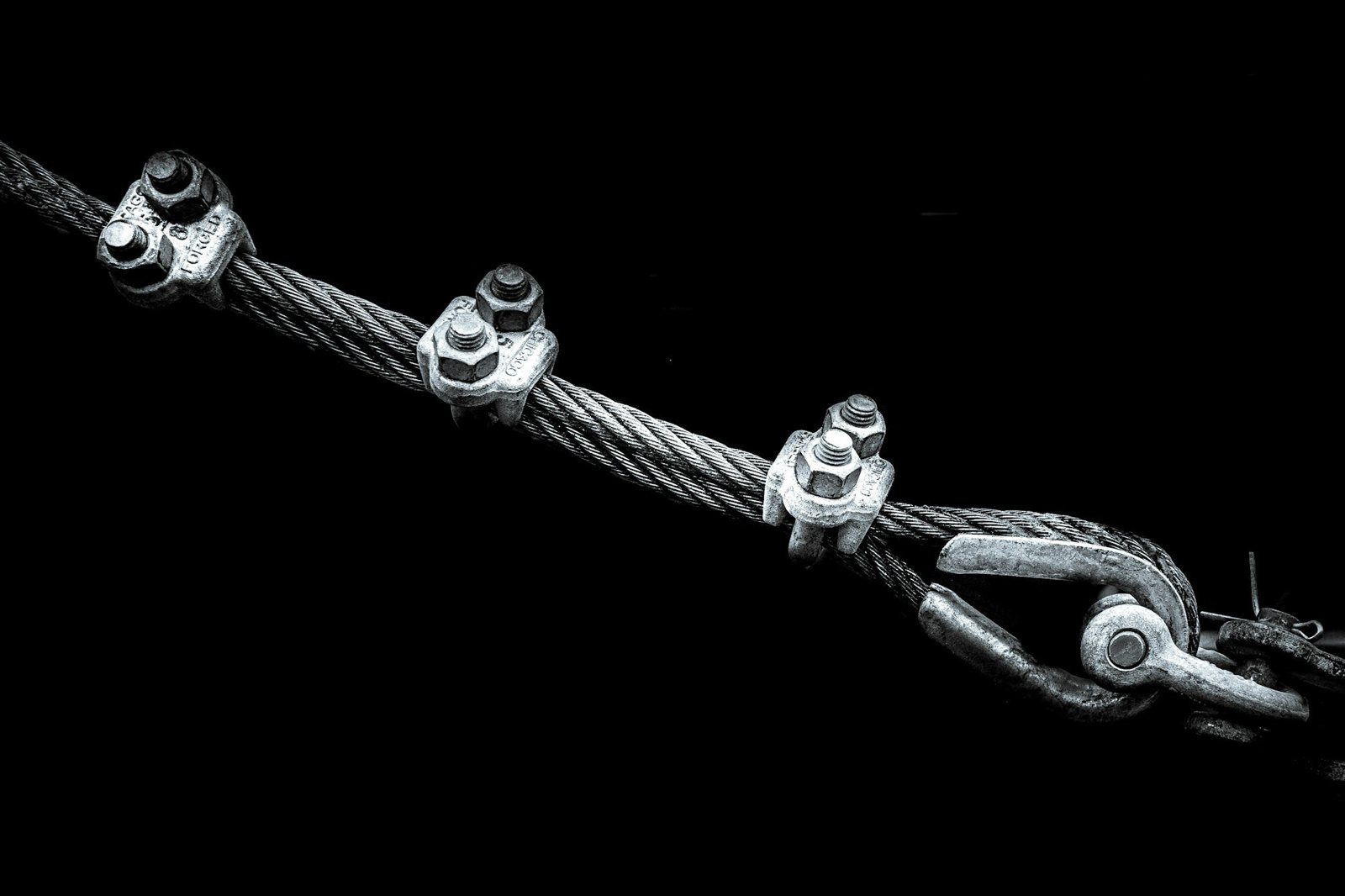

Conectores e emendas, os pontos onde a continuidade costuma se perder. Foto: James Lee / Unsplash.

6. Descida rompida, solta ou furtada

Cabos de cobre nas fachadas atraem furto, e fixações se soltam com o tempo. Uma descida interrompida deixa a corrente sem o caminho previsto. Conteúdos voltados a condomínios, como o da BRCondos, citam cabos rompidos ou furtados, mastros tortos e conexões soltas entre os problemas mais vistos na vistoria.

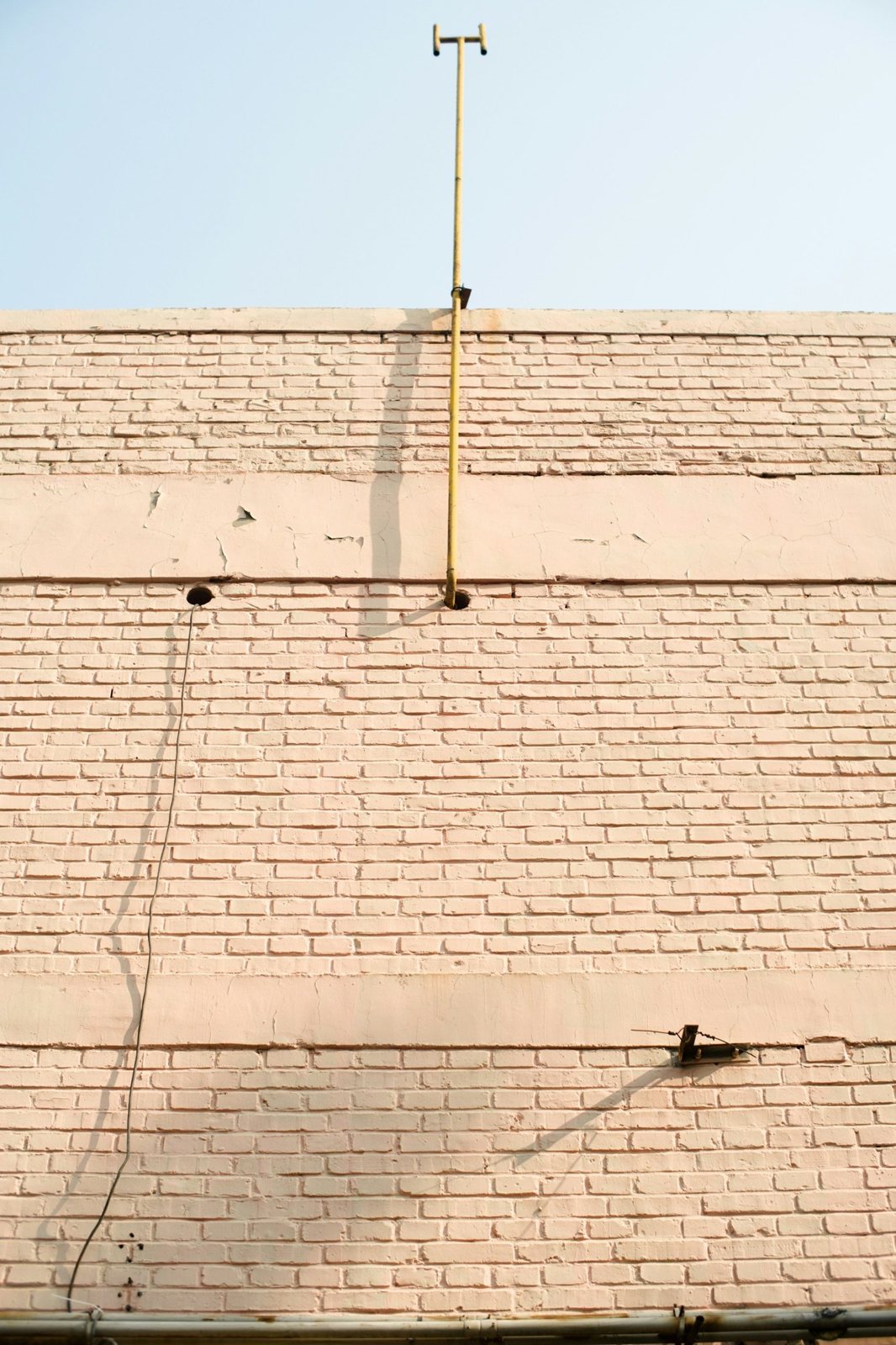

Condutor de descida aparente na fachada, sujeito a furto e a fixação solta. Foto: Karminski-牙医 / Unsplash.

7. Descida próxima de partes metálicas sem ligação

Quando a descida passa perto de ferragens, esquadrias ou tubulações sem estar ligada a elas, e sem a distância de segurança calculada, a corrente pode saltar para essas partes. O engenheiro Normando Alves registrou, em série de casos publicada pela O Setor Elétrico, quinas de prédios destruídas e marcas de faísca em edifícios de Belo Horizonte causadas por esse tipo de falha. Reformas de fachada, troca de esquadrias e instalação de grades costumam criar o problema sem que ninguém perceba.

Descida na fachada, perto de esquadrias e de outras partes metálicas. Foto: Mattes, licença CC BY 2.0 de, via Wikimedia Commons.

04Quais defeitos aparecem no aterramento e na equipotencialização?

8. Hastes isoladas em vez de anel

Muitos sistemas antigos têm uma haste enterrada ao pé de cada descida, sem ligação entre elas. A norma pede um eletrodo em anel envolvendo a estrutura ou o aproveitamento das fundações, para que a corrente se distribua de forma uniforme no solo. Com hastes isoladas, a corrente se concentra em poucos pontos e a dispersão no solo fica pior, como descreve Modena no artigo citado acima.

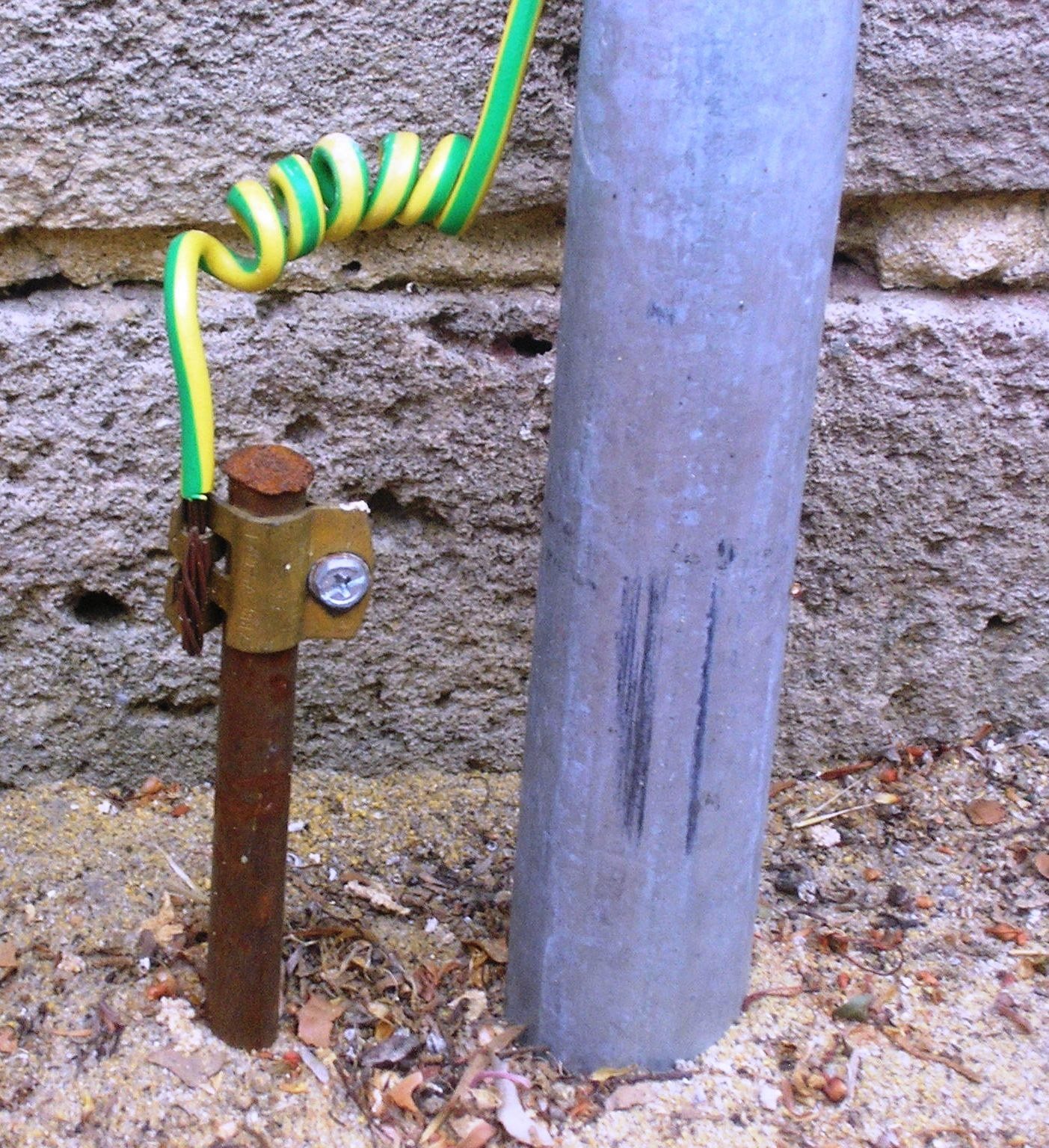

Haste e conexão de aterramento ao pé da edificação. Foto: F1jmm, licença CC BY-SA 3.0, via Wikimedia Commons.

9. Falta de equipotencialização

O barramento de equipotencialização, o BEP, é o ponto onde se ligam as partes metálicas da edificação e os sistemas que entram nela, como energia, telefonia e gás. Sem essa ligação, o raio cria diferença de potencial entre tubulações, estruturas e a instalação elétrica. O resultado pode ser choque, faísca entre partes metálicas ou danos em equipamentos.

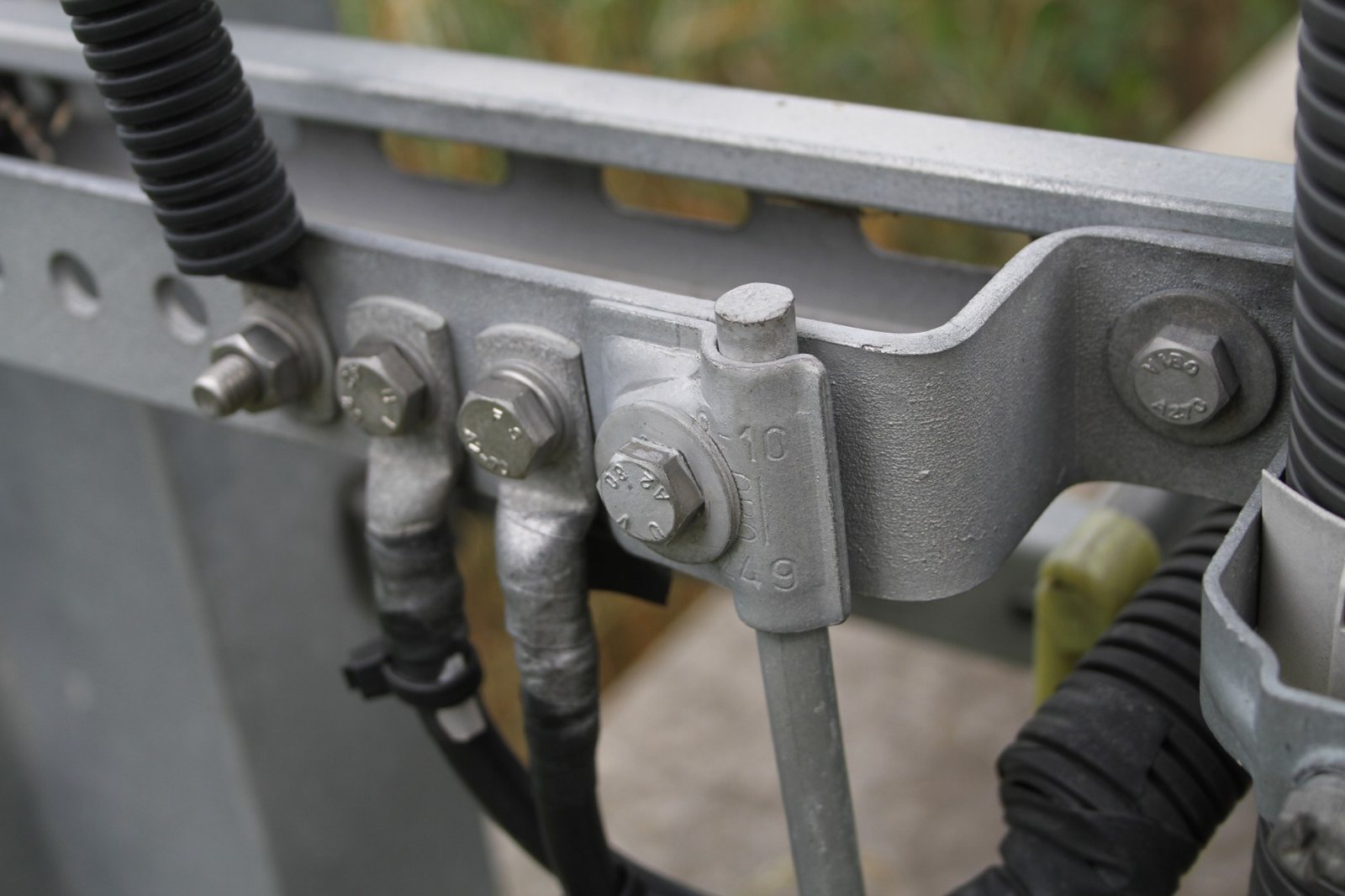

Ligação equipotencial entre partes metálicas da edificação. Foto: Leo Miregalitheo, licença CC BY-SA 4.0, via Wikimedia Commons.

10. DPS ausente ou danificado

O SPDA protege a estrutura. Quem protege os equipamentos é o dispositivo de proteção contra surtos, o DPS, instalado nos quadros elétricos e tratado na Parte 4 da norma. O surto que queima equipamento costuma entrar pelos cabos de energia, de dados e de telefonia, e não pelo para-raios. Um DPS que já atuou pode estar inutilizado sem que ninguém saiba.

Quadro elétrico, onde ficam instalados os DPS. Foto: Stan Zurek, Editor-in-Chief of Encyclopedia Magnetica, E-Magnetica.pl, licença CC BY-SA 4.0, via Wikimedia Commons.

A conta de quem opera um condomínio ajuda a dimensionar esse defeito. Os três sistemas que costumam ficar ligados à rede o tempo todo numa portaria são a central de interfone, o gravador das câmeras e a placa do motor do portão. Em consulta ao comparador Zoom em 5 de outubro de 2026, a central de interfonia Intelbras Comunic 48 aparecia por R$ 974,70, o gravador Intelbras MHDX 1116 de 16 canais por R$ 2.337,00 e a placa de comando PPA Jet Flex por R$ 701,84. Somadas, só essas três peças dão R$ 4.013,54, sem câmeras, sem elevador e sem a mão de obra de reinstalação. É o custo de um surto mal resolvido numa portaria pequena, e ele não inclui os dias de portão travado e de câmeras desligadas.

05Quais defeitos só o ensaio de continuidade encontra?

Parte da lista acima se vê do chão ou da cobertura: captor radioativo, descida furtada, antena fora da proteção. A outra parte não aparece em nenhuma inspeção visual. A conexão corroída dentro da caixa, a emenda enterrada sem solda e a armadura do pilar que não está ligada à descida só são encontradas com medição.

O instrumento certo para isso é o miliohmímetro ou micro-ohmímetro de quatro fios, que injeta corrente no trecho e mede a resistência sem somar a resistência dos próprios cabos de ensaio. A Termotécnica explica por que o terrômetro, usado para medir a resistência de aterramento, não serve para esse ensaio. Com a NBR 5419:2026, a verificação de eficácia do sistema passou a se apoiar na continuidade elétrica, e não apenas na resistência de terra, segundo análises publicadas pela Token Engenharia. Um laudo feito só com terrômetro deixa de fora justamente os defeitos que mais se escondem.

Há ainda o defeito que não está no metal, e sim no papel. Projetos com cálculo errado, material especificado de forma incorreta ou laudos sem análise de risco também comprometem o sistema, como lembra Modena. Um SPDA bem executado sobre um projeto errado continua protegendo menos do que deveria.

06Como o síndico descobre se o SPDA do condomínio tem defeito?

O primeiro passo é saber a data do último laudo. Pela NBR 5419-3:2026, a inspeção completa é anual para estruturas com área classificada, explosivos, corrosão severa ou serviço essencial, e a cada três anos para as demais, segundo a Token Engenharia. Para a maioria dos condomínios residenciais, vale o prazo de três anos, com inspeção visual entre um laudo e outro. A norma também pede inspeção depois de raio que atinja o prédio, depois de reforma que mexa na cobertura ou na fachada e quando um DPS de classe I atuar, como resume a Termotécnica.

O segundo passo é ler o laudo existente com atenção. Um laudo útil traz o ensaio de continuidade de todas as descidas, a medição de aterramento, as fotos de cada não conformidade com sua localização e uma conclusão clara, conforme ou não conforme. Laudo de uma página, sem medição de continuidade ou sem ART, não prova nada sobre o estado do sistema.

O terceiro é lembrar que a responsabilidade é do condomínio. No Distrito Federal, a NT-01/2016 do Corpo de Bombeiros define, pela altura e pela área, quais edificações precisam de SPDA. E a fiscalização chega ao tribunal: em maio de 2026, o Tribunal de Justiça do Distrito Federal manteve a ordem para que um condomínio implantasse um cronograma permanente de manutenção do SPDA, depois de notificação do CBMDF, no processo 0702369-38.2025.8.07.0014.

07Os números deste artigo

• 101 acidentes e 19 mortes por descarga atmosférica no Brasil em 2025. Fonte: anuário 2026 da Abracopel.
• Cerca de 75 mil para-raios radioativos fabricados entre 1970 e 1989. Fonte: IPEN e INAC 2021, com estimativa da CNEN.
• 1989, ano em que a CNEN suspendeu o uso de material radioativo em para-raios. Fonte: Resolução nº 4 da CNEN.
• 1 ou 3 anos entre inspeções completas, conforme o risco da estrutura. Fonte: NBR 5419-3:2026, via Token Engenharia.
• R$ 4.013,54 para repor central de interfone, gravador de câmeras e placa do portão, só as peças. Fonte: comparador Zoom, consulta em 05/10/2026.
